AB ja A luokan kuulokevahvistin.

Otsikkoa pikkaisen muutin, kun noin se on tässä kytkennässä. Laitan lisää tietoa myöhemmin. Tän hetkinen protokytkentä kuvassa. Biasoitu A-luokkaan riittävästi ?!. Transistorien PD (lämpöhäviö noin 500mW). Nostan kyllä bias virtaa, kunhan saan kunnon powerin valmiiksi. Trankut kun toimii lineaarisemmin kun pikkasen rääkkää.

Suurin muutos aikaisempaan on toi kantojen välissä oleva konkka, joka mahdollistaa AC signaalin kulun yhtaikaa molemmille trankuille. Särö tippui teoriassa samalla 12u% 800mV singnaalilla, kun se oli 12m% aikaisemmin. Seuraavaksi on modifikaatio vuorossa oparin outputin tuominen bd 140 kannalle, jolloin oparin npn transistori biasoituu A-luokkaan, periaatteessa nopeampi SlewRate kuin PNP mikä nyt vetää.

B luokan ja AB luokan kuulokevahvistin.

Sain proton valmiiksi. Uskomattoman hyvä saundi, vaikka kuulokkeiden hyvin voinnin vuoksi on ulostulossa Silmic elko.En uskalla ajaa vielä ilman tuota ulostulon kodensaattoria, vaikka dc offset onkin vain 12mV. Rakennan vielä DC nollauksen oparille. Sanotaan vaikka niin että ei opareista ole mihinkään, kun puhutaan viimisen asteen vahvistimista. Uskomattoman nopee ja auktorinen soundi. Powerii piisaa vaikka sulattaa kuulokkeet, siitä johtuen dynamiikka on äärimmäisen hyvä.

Vahvistin on kaksi asteinen. 1. asteessa on ne5532 oikein viritettynä, molemmilla kanavilla omansa.
Vahvasti virransyöttö suodatettuna 10uf ja 0.1 uf konkilla.

2.asteessa on sitten bd139 ja bd140 yhteis emitteri eli push pull kyntennässä. Lämpötila ym vakavointi hoidetaan bc337-25:lla, joka toimii ikäänkuin lämpötila zenerinä. Samalla voidaan 10 kierros trimmerillä säätää lepovirta.

Lepovirta on nyt noin 25mA ja kannalle tulee 0.709mV jännite. Lisäämällä lepovirtaa saadaa pushpull pari toimimaan enemmän A luokassa. Mutta mun poweri ei kestä kuin 200mA per kanava  tällä hetkellä.

Trimmerillä siis säädetään toiminta pistettä. Trimmerin säätö muuttaa kannan jännitettä, ja kun mennään yli 0.7 voltin alkaa A-luokka voimistua. Muuten ollaan B-luokassa ja tulee ikävää kolmatta THD:tä eli sitä pahaa säröä.

Sen verran isot jäähyt tuli laitettua että ei lämpee paljonkaan.

Alla kytkentää kaavio. Suotokonkat jätetty pois kytkentäkaaviosta ja R9:n tilalla on 2K 10 kierros potikka. Ja myöhemmin kuvia.

Kuulokevahvistin Ver.3 kytkentäkaavio

Tässä olisi muutokset alkuperäiseen kytkentään ympyröitynä.

R1 ja R2 on valittu niin että ne5532ap antaa pienen dc offsetin ulostuloon. Ja samalla gain on (407/120)+1.

R33 on laitettu 3 harmonisen särön pienentämiseksi, ilman sitä soundi kärsii, johtuen buf634 puutteista. Samalla 2 harmoninen kasvaa, joka on hyvä asia. Käyttöjännite splitteriin on laitettu unohtuneet 1000uF konkat, Mahtui juuri ja juuri koteloon :)

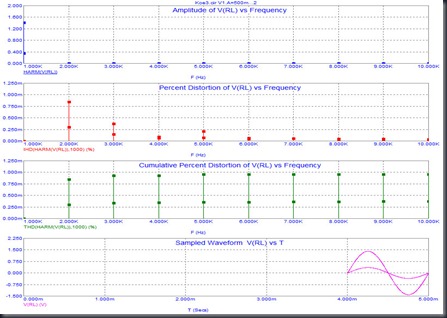

Distortion:

Kuulokevahvistin Ver:003

Taas tulilla :)

Modifioin kuulokevahvistinta, vaihtamalla oparin ne5532ap:n. Aivan loistava ääninen opari, kuhan virran syöttö pelaa. Aika hankala DC offset ulostulossa. Mutta valitsemalla takasinkytkentään r3 120K , r4 407K saadaan lähes nolla dc offset, jos toisen differentiaali inputin maahen menevä vastus on 100K. Tulojen impedanssit kun pitää bipolaari ottoisilla olla samat.
Tätä piiriä ei yleensä käytetä koska ei jaksa ajaa matala ohmisia kuormia, mutta tässä käytetäänkin lähdössä sitävarten bufferia.

Saundi on aivan loistava, ilmava , dynaaminen ja nopea. Slew rate onkin 9V/us.
Diskantti päähän on tullut erottelevuutta huimasti, ja laulaja on enempi luonnollinen, basso on napakka ja tarkka. Transident toisto on hyvää tasoa.

Laitan uudet piirikaaviot myöhemmin nähtäville.

Tätä kyseistä ne5532 piiriä käytetään ihan highend laitteissakin, vaikka maksaa vain noin 1.5€.

Nyt ajetaan sisään ja nautiskellaan……….

Kuulekevahvistin Ver:002

Opari: opa2227

Gain : 5.7 (122K, 356K :t vaihdettu 1K, 4.7K) Radiotaajuus häiriöt poistui.

Output resistor: Ulostuloon lisäsin 82 ohm vastukset sarjaan kuulokkeiden kanssa. Simulointi kertoi, että BUF634 antaa aikapaljon säröä matala impedanssisiin kuulokkeisiin ,jos niitä ei ole (THD 0.1-0.01%).

Ongelmana oli myös kolmas neljäs ja viides harmooninen särö ilman ulostulon vastusta.

Nyt muutosten jälkeen THD on 0.001% ! Ja kolman ja siitä ylös päin olevat säröt ovat luokkaa 0.0001% !

8 ohm kuormaan voi myös nyt ajaa ilman kohinaa.

Laitan pian testi kuvia.

Kuulokevahvistin 1.0 Rev E

Pienenihmettelyn jälkeen olin onohtanut Rail Splitter suodot pois.

Eli Lisätään 1000uF (220uF minimi, 1000uF puhtain virrananto) molemmin puolin virtuaalimaan jälkeen buf634.

Eli v+ > ground ja v- > ground.

VAIKUTUS ääneen tietenki huomattava.

Hyvät kytkentä pisteet ovat C6 ,tle2426, R1, Virtalähteen ja kytkimen liitännät.
Valinta pitää saada mahdollisimman lähelle Virtuaalimaan bufferia.

Jos haluaa voi vielä parantaa laittamalla esim 100nF WIMAn rinnan noille konkille.

Tila oli tiukilla, sen verran järeitä on noi 1000uF:t.
